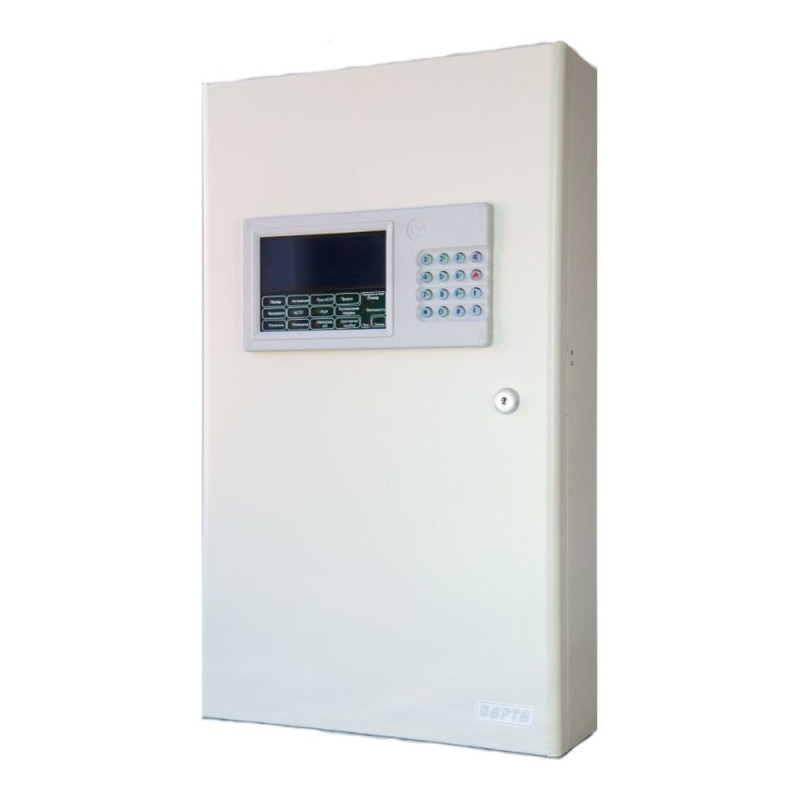

ППКП СКБ Електронмаш - Варта-1/832-У8-4 для пожежної сигналізації

ППКП Варта-1/832-У8-4 - прилад приймально-контрольний пожежний і керування. Це багатопроцесорна система збору та обробки стану пожежних шлейфів, сигналізації та керування різними вихідними сигналами. Прилад сконструйований на базі ППКП Варта-1/832. У шафі приладу «Варта-1/832-У8» встановлено джерело живлення, БКУ (блок контролю управління) і до чотирьох БКН (блок ключа навантаження) або їх комбінація з БКК (блок ключа каскадний).
Бренд: СКБ Електронмаш
Що таке ППКП
ППКП - це пристрій, призначений для прийому сигналів від пожежних сповіщувачів (ПС), забезпечення електроживленням активних (токоспоживаючих) ПС, видачі інформації на світлові, звукові оповіщувачі та пульти централізованого спостереження.
Призначення
Призначений для побудови систем пожежної сигналізації та автоматики різної складності, а також систем раннього виявлення надзвичайних ситуацій та техногенного захисту. Прилад забезпечує прийом та відображення інформації від усіх типів сповіщувачів та технологічних датчиків з подальшою передачею сигналу на виконавчі пристрої та/або спеціалізовані станції моніторингу об'єкта.
Прилад використовується лише у приміщеннях. Забороняється експлуатація пристрою у приміщеннях з агресивними домішками у повітрі, що викликають корозію.
Функціональні особливості

Прилад має блокову структуру, що дозволяє користувачеві вибрати оптимальну для об'єкта конфігурацію. У мінімальному варіанті постачання у приладі встановлено один блок вхідних шлейфів (далі БВШ). У приладі можливе встановлення до чотирьох БВШ, що дозволяє нарощувати (у будь-який час) кількість шлейфів сигналізації (далі ШС) до 16, 24 або 32. Передбачено місце для встановлення блоку вихідних ключів (далі БВК).
Можливість встановлення блоку вихідних ключів БВК-8 по 8 ключів, віддаляючи їх від центрального приладу на відстань до 1000 м. Усього в приладі може бути використано до 15 БВШ та до 15 блоків ключів. У результаті інформаційна ємність приладу може становити 120 шлейфів та кількість каналів керування – 120 ключів.

Принцип роботи
 Кожен шлейф приладу може працювати за одним із 5ти алгоритмів.

"Пож1" - при виявленні спрацьовування повідомлення про це видається без затримки. Можливі два режими:

повідомлення «Пожежа» під час спрацювання одного сповіщувача;
повідомлення «Увага» при спрацьовуванні одного сповіщувача, «Пожежа» - двох та більше сповіщувачів протягом заданого часу очікування після сигналу «Увага».


«Пож2» – при виявленні спрацьовування в ШС видається повідомлення «Увага», відбувається автоматичне короткочасне відключення та скидання ШС з подальшим очікуванням повторного спрацьовування у цьому ШС протягом заданого часу. Якщо під час очікування відбудеться спрацювання, обрив або коротке замикання ШС, то буде видано повідомлення «Пожежа», інакше тривогу буде скинуто як помилкову.
«Лог1» - для роботи датчиків із нормально розімкненими контактами (при спрацюванні датчика збільшується струм у ШС).
«Лог2» - для роботи датчиків із нормально замкнутими контактами (при спрацюванні датчика зменшується струм у ШС).
«Охран.» ― режим роботи охоронних сповіщувачів. У цьому випадку на пульту управління засвічується індикатор «Тривога».

У режимах роботи «Пож1», «Пож2», «Охорона» ШС замикаються і зміни стану сповіщувачів не впливають на стан ШС після його спрацьовування. У режимах Лог1 і Лог2 ШС не засувається, а показує, в якому стані знаходиться.
Напруга живлення ШС 24 В. Токові режими ШС вибрані таким чином, щоб користувач міг побудувати ШС будь-якої архітектури. Прилад веде інтегральне підстроювання «запам'ятаних» станів у ШС, що дозволяє виключити помилкову тривогу при поступовому старінні та окисленні контактів, зміні струмів витоків ШС, спричинених погодними чи іншими умовами.
