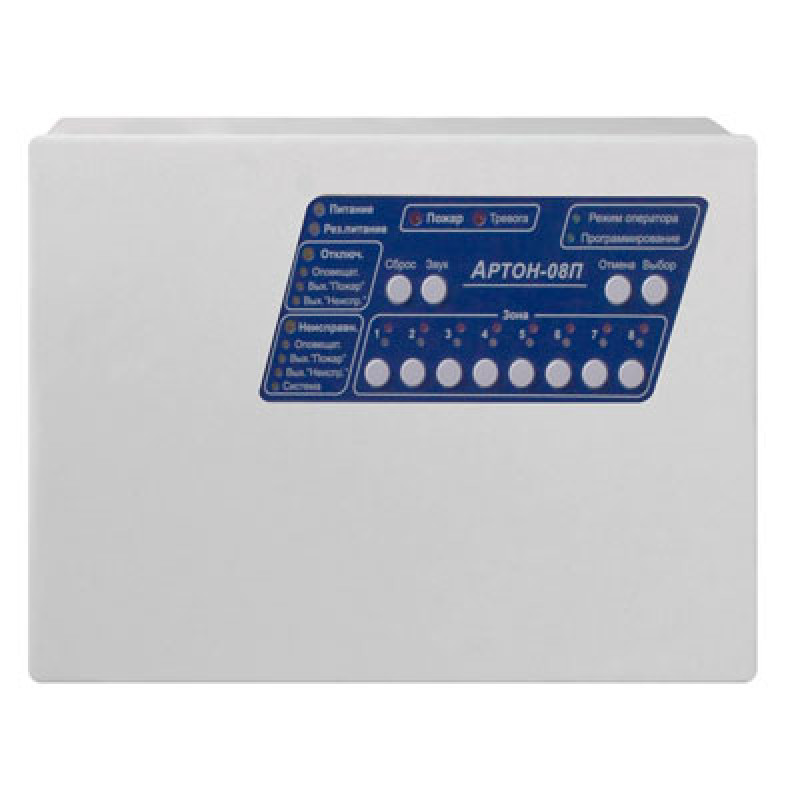

ППК Артон 08П

Призначений для організації централізованої та автономної пожежної охорони різних об'єктів шляхом цілодобового контролю стану до 8 шлейфів сигналізації (ШС).
Прилад відповідає вимогам стандартів:

ДСТУ EN-54-2:2003/Зміна №1
ДСТУ EN-54-4:2003/Зміна №2
ДСТУ-Н CEN/TS 54-14:2009

Особливості:

Кожен з ШС приладів може бути налаштований споживачем як пожежний ШС без верифікації, з верифікацією, або зі спрацюванням двох сповіщувачів, а також можуть бути встановлені залежності типів А, B, C (згідно з вимогами ДСТУ EN-54-2:2003/Зміна №1).
Прилади визначають і відображають наступні стани ШС: «Черговий режим», «Увага» (спрацювання першого сповіщувача в ШС), «Пожежа», «Несправність - коротке замикання», «Несправність - обрив», «ШС відключений», «Несправність одного з інтелектуальних сповіщувачів в ШС».
Можливість підключення в один ШС пасивних і активних сповіщувачів, побудова комбінованих ШС із застосуванням дво- та чотирьохпровідних схем підключення.
Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів, обрив навантажень кожного з вихідних ключів, відсутність напруги, що живлять вихідні ключі та ШС, відсутність напруги живлення 220В, відсутність, критичний розряд або несправність акумуляторної батареї тощо.
Наявність виходів: «Пожежа», «Несправність», «Оповіщення» («Snd1» і «Snd2»), двох програмованих сильнострумових виходів «AUX1» і «AUX2» і двох програмованих реле «Relay1» і «Relay2».
Можливість підключення до чотирьох незалежних оповіщувачів з контролем цілісності ланцюгів (відповідно до вимог ДСТУ-Н CEN/TS 54-14:2009).
Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності.
Відсутність необхідності в струмообмежуючому резисторі при підключенні у двопровідний ШС сповіщувачів типу СПД-3, СПД-3.10, ТПТ, FT.
Наявність окремої кнопки приглушення (відключення) оповіщувачів.
Функція автопам'яті струму чергового режиму ШС.
Діапазон номіналів кінцевих резисторів - від 1 кОм до 3,9 кОм.
Діапазон номіналів додаткових струмообмежуючих резисторів активних сповіщувачів - від 0 до 1,2 кОм.
Стабілізоване живлення ШС - 15 (± 0,5) В.
Можливість зміни порогів визначення спрацювань сповіщувачів від 1 до 16 мА.
Струм короткого замикання ШС - не менше 60 мА.
Максимальний струм виходів «Snd1», «Snd2» - 500 мА, «AUX1», «AUX2» - 300 мА.
Можливість конфігурації приладів за допомогою ПК.

Технічні характеристики:

Габаритні розміри: не більше 230х280х90 мм.
Маса: не більше 3,5 кг.
Живлення приладу здійснюється від мережі змінного струму напругою 220 (+22-33) В частотою (50 ± 1) Гц.
В якості резервного джерела живлення використовується герметична обслуговуюча свинцево-кислотна акумуляторна батарея з номінальною напругою 12 В, номінальною ємністю 7 або 7,2 А·год та кінцевою напругою тривалого розряду 10,5 В (акумуляторна батарея не входить в комплект поставки).
Максимальна споживана потужність приладу від мережі - 30 Вт.
Споживана потужність від мережі в черговому режимі - не більше 15 Вт.
Максимальний струм споживання від акумуляторної батареї - 1,0 А.
Максимальний струм споживання від акумуляторної батареї в черговому режимі - 0,2 А.
Максимальний струм споживання від акумуляторної батареї, при відключеній мережі змінного струму і при напрузі на акумуляторній батареї менш (10,5 - 1) В - 50 мА.
Напруга на контактах відкритих вихідних ключів при сумарному навантаженні вихідних ключів до 0,8 А - від 8,8 до 14 В. При цьому подвоєна амплітуда пульсацій не перевищує 0,5 В.
Максимальна напруга на вимкнених вихідних ключах «Light» і «Sound», «Fire» і «Fault» при опорі навантаження 3,3 кОм (резисторами, що входять в комплект поставки) не більше 2,5 В.
Максимальна кількість ШС, підключених до приладу - 8.
Напруга живлення на контактах ШС1 - ШС8 при відсутності навантаження - (15 ± 1) В.
Напруга на контактах ШС1 - ШС8 при струмі в кожному з ШС до 20 мА не менше 12 В.
Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора - не більше 220 Ом.
Опір витоку між лініями ШС (при відключеному кінцевому резисторі), а також між кожною лінією ШС і корпусом приладу не менше 50 кОм.
Мінімальна зміна струму в ланцюзі ШС (щодо зафіксованого базового струму ШС), яке оцінюється приладом як стан «ПОЖЕЖА» - плюс 4 мА або мінус 1,2 мА.
Струм ШС, який розцінюється приладом як стан «ОБРИВ» - від 0 до 3 мА.
Струм ШС, який розцінюється приладом як стан «КЗ» - більше ніж 24 мА.
Прилад має захист від короткого замикання в ланцюгах ШС і вихідних ключів з індикацією несправності.
Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 100 мс і не видає повідомлення про зміну при тривалості менш як 50 мс.
Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД-3, СПД-3.5, СПД-3.10, СПТ-2Б, СПТ-3 та ін.), при цьому максимальний струм споживання в черговому режимі усіма активними пожежними сповіщувачами, що знаходяться в даному ШС, не повинен перевищувати 3 мА.
Тривалість автоматичного скидання (час відключення) ШС при ручному скиданні або верифікації ШС - не менше 5 с. (можливе налаштування від 5 до 40 с).
Тривалість очікування повторного спрацьовування в режимі «Увага», при виявленні якого прилад переходить в режим «ПОЖЕЖА» - (60 ± 1) с. (можливе налаштування від 10 до 240 с).
Максимальний струм навантаження виходів «Light» і «Sound» - 300 мА.
Максимальний струм навантаження виходів «Out1» і «Out2» - 300 мА.
Максимальний струм навантаження виходів: «Fire», «Fault», «Alarm», «Norm», «К1»...«К4» - 40 мА.
Мінімальні значення струмового навантаження приладу в черговому режимі по кожному з виходів: «Light», «Sound», «Fire», «Fault», а також в ланцюгах ШС1...ШС8 - 3,5 мА (задаються за допомогою резисторів 3,3 кОм з комплекту запасних частин і приладдя).
Час технічної готовності приладу після включення джерела живлення - не більше 20 с.
Середня напрацювання на відмову приладу - не менше 40 000 годин.
