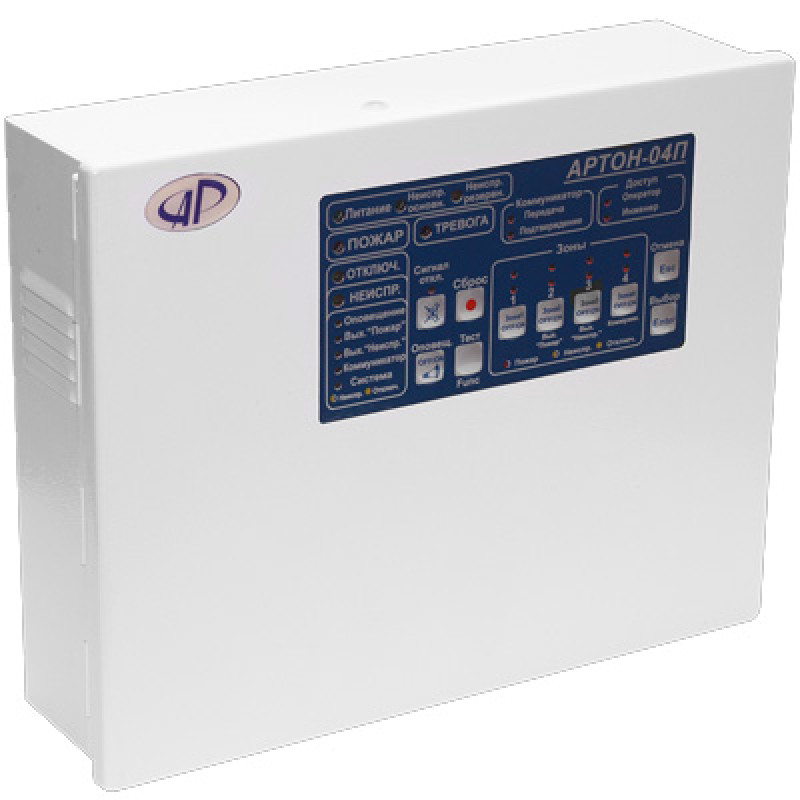

ППК Артон 04П

Призначений для організації централізованої та автономної пожежної охорони різних об'єктів шляхом цілодобового контролю стану до 4-х шлейфів сигналізації (ШС).
Прилад відповідає вимогам стандартів:

ДСТУ EN-54-2:2003/Зміна №1
ДСТУ EN-54-4:2003/Зміна №2
ДСТУ-Н CEN/TS 54-14:2009

Особливості:

Кожен з ШС приладів може бути налаштований користувачем як пожежний ШС без верифікації, з верифікацією, або зі спрацюванням 2-х сповіщувачів, а також можуть бути встановлені залежності типів А, B, C (згідно з вимогами ДСТУ EN-54-2:2003/Зміна № 1).
Прилади визначають і відображають наступні стани ШС: «Черговий режим», «Увага» (спрацювання першого сповіщувача в ШС), «Пожежа», «Несправність - коротке замикання», «Несправність - обрив», «ШС відключений», «Несправність одного з інтелектуальних сповіщувачів в ШС».
Можливість підключення в один ШС пасивних і активних сповіщувачів, побудова комбінованих ШС із застосуванням 2-х і 4-х провідних схем підключення.
Визначення наступних видів несправностей і станів: коротке замикання вихідних ключів, обрив навантажень кожного з вихідних ключів, відсутність напруг, що живлять вихідні ключі та ШС, відсутність напруги живлення 220В, відсутність, критичний розряд або несправність акумуляторної батареї тощо.
Наявність виходів: «Пожежа», «Несправність», «Оповіщення» («Snd1» і «Snd2»), 2-х програмованих сильноточних виходів «AUX1» і «AUX2» і 2-х програмованих реле «Relay1» і «Relay2».
Можливість підключення до 4-х незалежних оповіщувачів з контролем цілісності ланцюгів (відповідно до вимог ДСТУ-Н CEN/TS 54-14:2009).
Наявність входу для підключення зовнішнього джерела резервного живлення з контролем його справності.
Відсутність необхідності в струмообмежуючому резисторі при підключенні у двопровідний ШС сповіщувачів типу СПД-3, СПД-3.10, ТПТ, FT.
Наявність окремої кнопки приглушення (відключення) оповіщувачів.
Функція автопам'яті струму чергового режиму ШС.
Діапазон номіналів кінцевих резисторів - від 1 кОм до 3,9 кОм.
Діапазон номіналів додаткових струмообмежуючих резисторів активних сповіщувачів - від 0 до 1,2 кОм.
Стабілізоване живлення ШС - 15 (± 0,5) В.
Можливість зміни порогів визначення спрацювання сповіщувачів від 1 до 16 мА.
Струм короткого замикання ШС - не менше 60 мА.
Максимальний струм виходів «Snd1», «Snd2» - 500 мА, «AUX1», «AUX2» - 300 мА.
Можливість конфігурації приладів за допомогою ПК.

Технічні характеристики:

Габаритні розміри: не більше 230х280х90 мм.
Маса: не більше 3,5 кг.
Живлення приладу здійснюється від мережі змінного струму напругою 220 (+22-33) В частотою (50 ± 1) Гц і/або від герметичної необслуговуючої свинцево-кислотної акумуляторної батареї з номінальною напругою 12 В, номінальною ємністю 7 або 7,2 А/год та кінцевою напругою тривалого розряду 10,5 В (АКБ в комплект поставки не входить).
Максимальна споживана потужність приладу від мережі - 30 Вт.
Споживана потужність від мережі в черговому режимі - не більше 15 Вт.
Максимальний струм споживання від АКБ - 0,8 А.
Максимальний струм споживання від АКБ в черговому режимі - 0,2 А.
Максимальний струм споживання від АКБ при відключеній мережі змінного струму і при напрузі на АКБ менше (10,5 - 1) В - 30 мА.
Напруга на контактах відкритих вихідних ключів при сумарному навантаженні вихідних ключів до 0,6 А - від 8,8 до 14 В. При цьому подвоєна амплітуда пульсацій не перевищує 0,5 В.
Максимальна напруга на вимкнених вихідних ключах «Світло/Звук» («L/S»), (резисторами, «Пожежа» та «Несправність» при опорі навантаження 3,3 кОм входять в комплект поставки) не більше 2,5 В.
Максимальна кількість ШС, підключених до приладу - 4.
Напруга живлення на контактах ШС1-ШС4 при відсутності навантаження - 15 (± 1) В. Напруга на контактах ШС1-ШС4 при струмі в кожному з ШС до 20 мА не менше 12 В.
Сумарний опір ліній (проводів) ШС без урахування опору кінцевого резистора - не більше 220 Ом.
Опір витоку між лініями ШС (при відключеному кінцевому резисторі), а також між кожною лінією ШС і корпусом приладу не менше 50 кОм.
Мінімальна зміна струму в ланцюзі ШС (щодо зафіксованого базового струму ШС), яке оцінюється приладом як «ПОЖЕЖА» - плюс 4 мА або мінус 1,2 мА.
Струм ШС, який розцінюється приладом як обрив - від 0 до 3 мА.
Струм ШС, який розцінюється приладом як КЗ - більше ніж 24 мА.
Прилад має захист від КЗ в ланцюгах ШС і вихідних ключів з індикацією несправності.
Прилад реагує на зміну стану ШС при тривалості цієї зміни не менше 100 мс і не видає повідомлення про зміну при тривалості менш як 50 мс.
Прилад дозволяє підключити в кожен ШС до 32 активних сповіщувачів (типу СПД-3, СПД-3.5, СПД-3.10, СПТ-2Б, СПТ-3 та ін.), при цьому максимальний струм споживання в черговому режимі всіма активними пожежними сповіщувачами, що знаходяться в даному ШС, не повинен перевищувати 3 мА.
Тривалість автоматичного скидання (час відключення) ШС при верифікації ШС - не менше 5 с.
Тривалість очікування повторного спрацювання в режимі «Увага» після скидання ШС, при виявленні якої прилад переходить в режим «ПОЖЕЖА» - (60 ± 6) с.
Максимальний струм навантаження за виходом «Світло/Звук» («L/S») - 500 мА.
Максимальний струм навантаження за кожним з виходів живлення P1 і P2 чотирипровідних пожежних сповіщувачів - 200 мА.
Максимальний струм навантаження за виходами: «Пожежа», «Несправність», «Тривога», «Норма», «К1» - «К4» - 40 мА.
Мінімальні значення струмового навантаження приладу в черговому режимі за кожним з виходів: «Світло/Звук», «Пожежа», «Несправність», а також в ланцюгах ШС1-ШС4 - 3,5 мА (задаються за допомогою резисторів 3,3 кОм з комплекту запасних частин і приладдя, див. п. 12).
Час технічної готовності приладу після включення джерела живлення не більше 20 сек.
Середня напрацювання на відмову приладу не менше 40 000 годин.
