Електромеханічний замок ATIS Lock B для контролю доступу

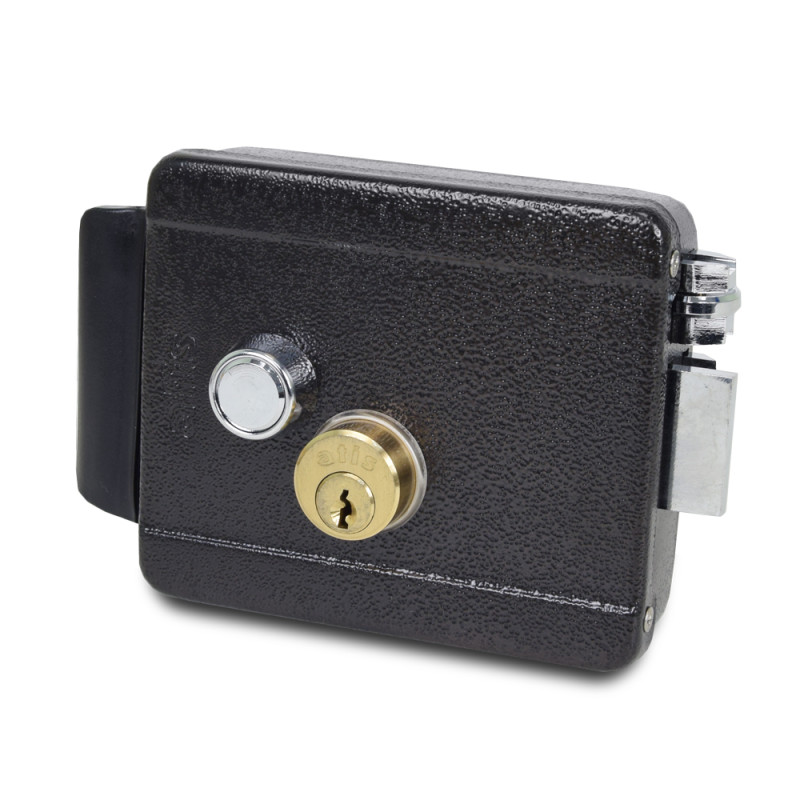

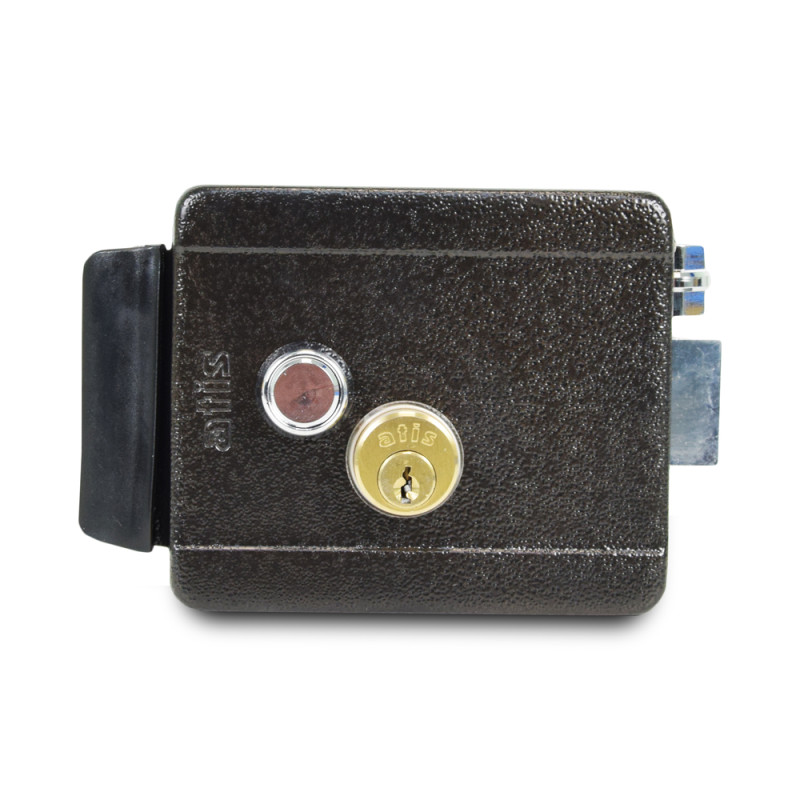

ATIS Lock B – універсальний накладний електромеханічний замок з пофарбованого металу для внутрішнього встановлення. Замок коричневого кольору. Призначений для металевих або дерев'яних дверей. Тип встановлення у напрямку зачинення дверей: ліворуч / праворуч.
Відкривається імпульсом електричного струму (12V), а також ключем або за допомогою вбудованої механічної кнопки.
Тип ключа - зубчастий. У комплекті додається 5 ключів.
Що таке електромеханічний замок
Електромеханічний замок - запірний пристрій з механічним ригелем, відкриття якого здійснюється за допомогою подачі електричного живлення, або механічним способом - ключем/кнопкою.
Як працює електромеханічний замок
Відімкнути ATIS Lock B можна наступними способами:

зовні – за допомогою ключа
зсередини – за допомогою вбудованої механічної кнопки
дистанційно – імпульсом напруги 12V (max час подачі напруги - не більше 1 сек.)
режим «відімкнено» – затиснувши кнопку відмикання і провернувши ключ до упору - замок буде постійно відімкнений

Щоб уникнути виходу котушки замка з ладу, безперервний час подачі напруги на неї не повинен перевищувати 3 секунд.
Де використовується електромеханічний замок ATIS Lock B
Використовується в простих системах контролю доступу, наприклад, у квартирах, школах, магазинах, готелях, офісах, складських приміщеннях. Замок Atis Lock B призначений виключно для внутрішнього встановлення.
Технічні характеристики ATIS Lock B

Матеріал корпусу: пофарбований метал
Матеріал відповідної частини: пофарбований метал, з накладкою з нержавіючої сталі
Тип встановлення: накладний
Живлення: 12V
Струм споживання: 2А
Робоча температура: від -30° до +70°С
Розміри: – з висунутим язичком 160х105х37+10 кнопка мм– без язичка 137х105х37 мм
Вага: 1300 г

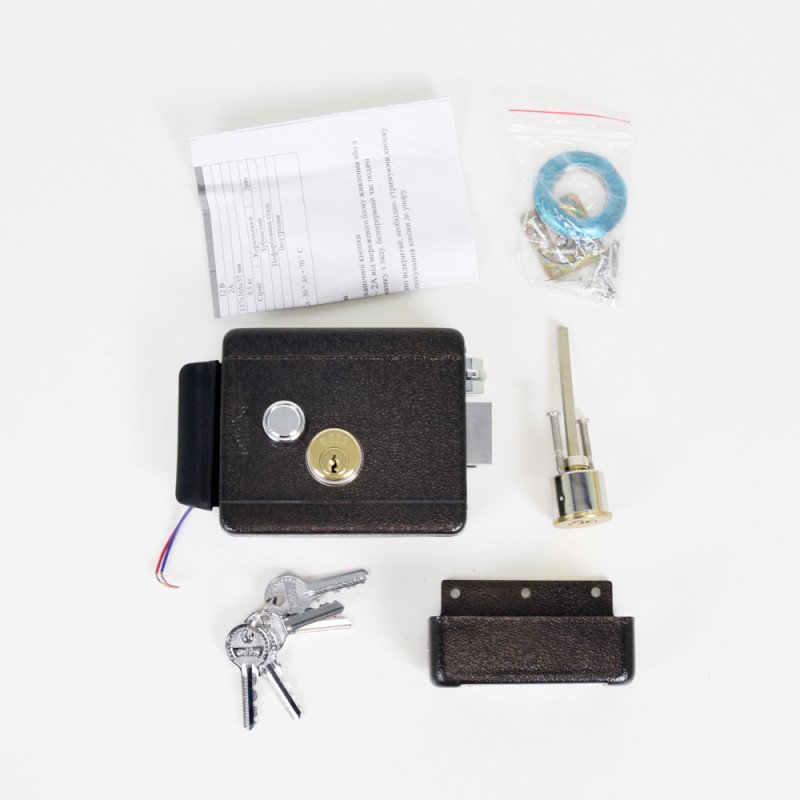

Комплектація

електромеханічний замок
відповідна частина
осердя з монтажним кільцем
затискна пластина
5 ключів
інструкція

Встановлення електромеханічного замка ATIS Lock B

Встановіть і закріпіть осердя (d = 27мм) з монтажним кільцем на двері, використовуючи затискну пластину
Налаштуйте планку осердя залежно від товщини дверей

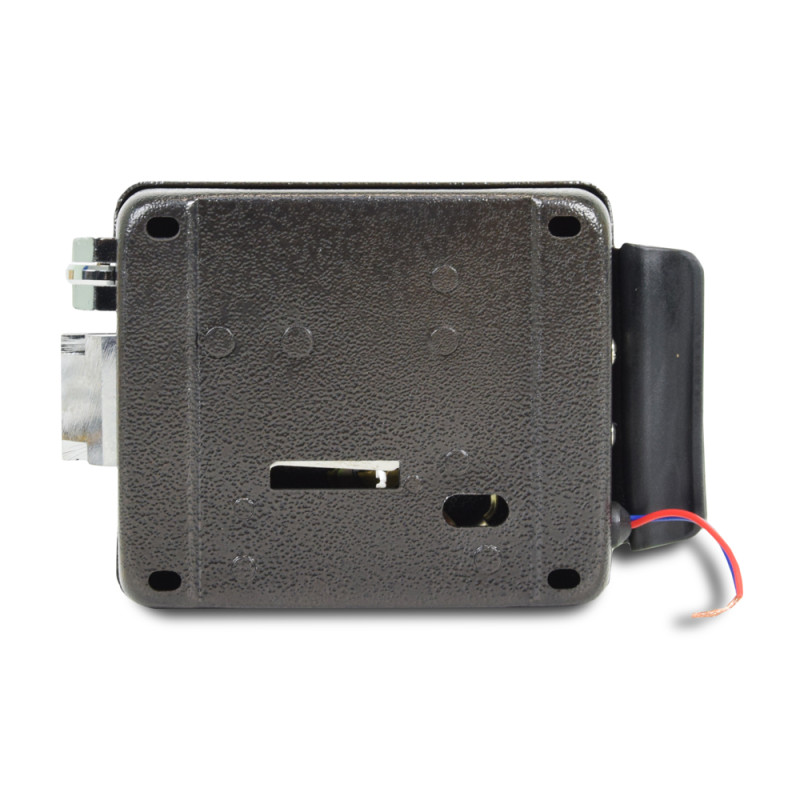

Зніміть кришку замка, відкрутивши два гвинти на торці, і закріпіть замок на двері, використовуючи 4-ре монтажні отвори
Встановіть відповідну частину, витримавши відстань між замком і відповідною планкою 5мм
При необхідності відрегулюйте зусилля взводної пружини замка
Підключіть живлення

Для відмикання електромеханічного замка за допомогою відеодомофона без використання окремого блоку живлення до замка – рекомендуємо використовувати БКЗ (купується окремо).
Ліве/праве встановлення замикаючого ригеля
Для встановлення замикаючого ригеля замка відповідно до напряму зачинення дверей (ліворуч / праворуч), необхідно зняти кришку замка, витягнути шплінт з отвору осі замикаючого ригеля, зняти шайби, витягнути та повернути ригель на 180 °. Закріпити все у зворотній послідовності.
Сумісність
Електромеханічний замок ATIS Lock B сумісний з аудіодомофонами та відеодомофонами всіх типів, кодовими клавіатурами, зчитувачами, контролерами, радіоконтролерами, кнопками виходу та іншими пристроями систем контролю доступу.
