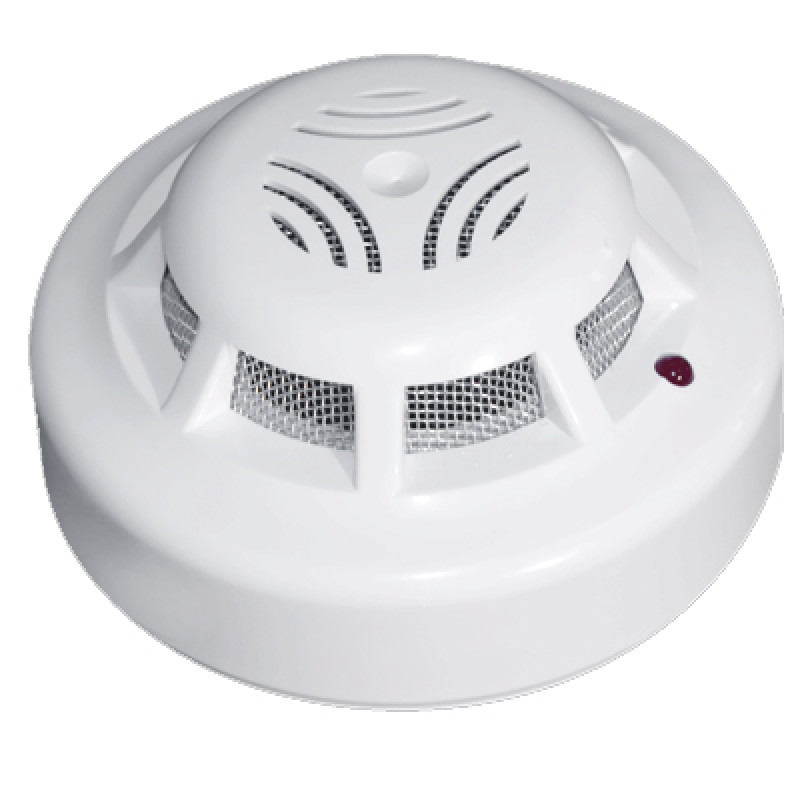

Датчик диму оптичний точковий Артон СПД Кадет

ЩО ТАКЕ СПОВІЩУВАЧ


Димові сповіщувачі – сповіщувачі, що реагують на продукти горіння, здатні впливати на поглинаючу або розсіюючу здатність випромінювання в інфрачервоному, ультрафіолетовому або видимому діапазонах спектра. Димові сповіщувачі можуть бути точковими, лінійними, аспіраційними і автономними. Найбільш поширений тип сповіщувача.


ПРИЗНАЧЕННЯ


Сповіщувач пожежний димовий СПД-КАДЕТ призначений для виявлення загорянь в закритих приміщеннях різних будівель і споруд, що супроводжуються появою диму, і передачі сигналу «ПОЖЕЖА» на ППКП.


Сповіщувач розрахований на безперервну цілодобову роботу з пожежними ППКП по постійнострумововому або знакозмінному дводротовому шлейфу пожежної сигналізації з номінальною напругою живлення шлейфу 24 В.


Індикація режиму «ПОЖЕЖА» залежить від типу ШПС, до якого підключений сповіщувач. У постійнострумовому ШПС індикація здійснюється постійним світінням червоного оптичного індикатора, а в знакозмінному ШПС – миготінням (пропаданням світіння на час подачі зворотної напруги).


Сповіщувач забезпечує індикацію чергового режиму роботи короткочасними спалахами червоного оптичного індикатора.


Для роботи сповіщувачів з ППКП за чотирьохдротовою схемою підключення застосовуються модулі узгодження шлейфів МУШ-3 – МУШ-6М.


ПРИСТРІЙ І ПРИНЦИП РОБОТИ


Принцип роботи сповіщувача заснований на контролі оптичної щільності середовища.


Сповіщувач являє собою конструкцію, що складається з власне сповіщувача і бази.


Сповіщувач з'єднується з базою за допомогою чотирьохконтактного точкового з'єднувача. У пластмасовому корпусі сповіщувача розміщені оптична система, електронний блок обробки сигналів і керування індикацією стану.


За відсутності диму в чутливій області оптичної системи сповіщувач, підключений до ППКП, буде перебувати в черговому режимі роботи, про що свідчать періодичні спалахи червоного оптичного індикатора.


При появі диму в чутливій області оптичної системи сповіщувача електронна схема формує сигнал «ПОЖЕЖА» стрибкоподібною зміною внутрішнього опору, що призводить до збільшення струму в ШПС. У режимі «ПОЖЕЖА» червоний оптичний індикатор включений
постійно (при підключенні сповіщувача в постійнотоковий ШПС) або блимає (при підключенні сповіщувача в знакозмінний ШПС) з частотою, яка визначається ППКП.


Повернення сповіщувачів в черговий режим (скидання) відбувається при відключенні живлення на час не менше 3 с і подальшого включення.
